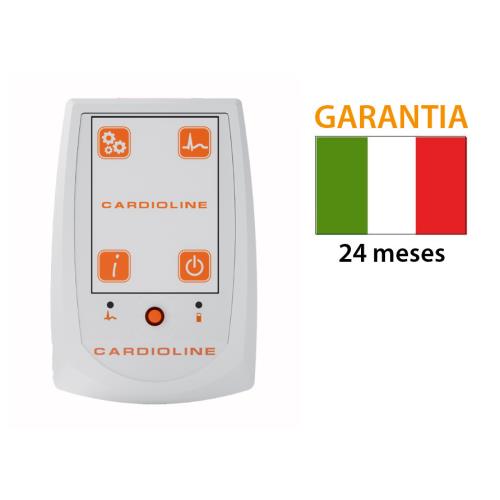

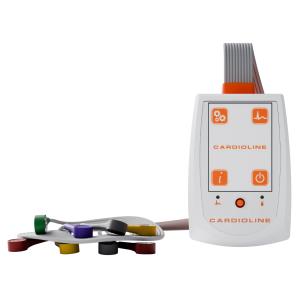

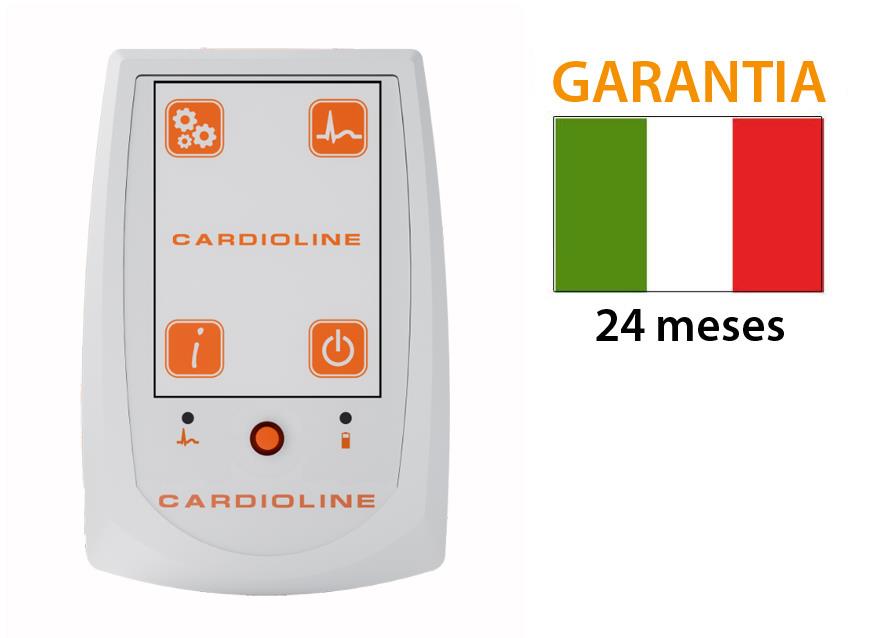

Walk400h é um gravador holter de ECG de nova geração, que permite gravar, com qualquer configuração de cabo do paciente, até 48 horas, com taxa de amostragem de até 1000 amostras/segundo e até 7 dias, com taxa de amostragem de 250 amostras /segundo segundo. É possível escolher a quantidade de canais a serem gravados utilizando um cabo de 5, 7 ou 10 fios. O aparelho reconhece automaticamente o cabo inserido e consequentemente selecciona o tipo de gravação. Via software também é possível seleccionar a frequência de amostragem que o aparelho deve utilizar durante a fase de gravação.
O Walk400h está equipado com um acelerômetro e fornece uma indicação da actividade do paciente: caminhar, correr, ficar parado.
O Walk400h oferece ao operador a gravação de uma mensagem de voz de 20 segundos durante a preparação, útil para a posterior identificação do paciente. A interface do usuário é simples e intuitiva. Um display TFT colorido de 2,2” permite visualizar até 6 traçados simultaneamente, permitindo ao médico verificar a boa qualidade do sinal antes de iniciar o registo. Um joystick de 4 direcções mais pressão permite navegar facilmente no menu e configurar o dispositivo. Dois LEDs, um verde e outro azul, dão indicações sobre o estado da bateria e do dispositivo enquanto uma campainha sinaliza quaisquer erros. O peso e as dimensões do gravador são contidos para tornar o dispositivo confortável de usar.
Os dados registados podem ser baixados e analisados através do software Cardioline Cubeholter (não incluído) ou baixados e transmitidos para um computador remoto através do software Cardioline Device Web Manger (não incluído). A transferência de dados ocorre com um cabo USB. Através do Device Web Manager também é possível preparar o gravador, transferindo os dados do paciente e o tipo de gravação a ser realizada.
A alimentação com pilha padrão AA garante uma fácil preparação do gravador e a possibilidade de utilização de pilhas recarregáveis permite conter os custos do material.
Aparelho/gravador
Walk400h é um gravador holter de ECG de nova geração, que permite gravar, com qualquer configuração de cabo do paciente, até 48 horas, com taxa de amostragem de até 1000 amostras/segundo e até 7 dias, com taxa de amostragem de 250 amostras /segundo segundo. É possível escolher a quantidade de canais a serem gravados utilizando um cabo de 5, 7 ou 10 fios. O aparelho reconhece automaticamente o cabo inserido e consequentemente selecciona o tipo de gravação. Via software também é possível seleccionar a frequência de amostragem que o aparelho deve utilizar durante a fase de gravação.
O Walk400h está equipado com um acelerômetro e fornece uma indicação da actividade do paciente: caminhar, correr, ficar parado.
O Walk400h oferece ao operador a gravação de uma mensagem de voz de 20 segundos durante a preparação, útil para a posterior identificação do paciente. A interface do usuário é simples e intuitiva. Um display TFT colorido de 2,2” permite visualizar até 6 traçados simultaneamente, permitindo ao médico verificar a boa qualidade do sinal antes de iniciar o registo. Um joystick de 4 direcções mais pressão permite navegar facilmente no menu e configurar o dispositivo. Dois LEDs, um verde e outro azul, dão indicações sobre o estado da bateria e do dispositivo enquanto uma campainha sinaliza quaisquer erros. O peso e as dimensões do gravador são contidos para tornar o dispositivo confortável de usar.
Os dados registados podem ser baixados e analisados através do software Cardioline Cubeholter (não incluído) ou baixados e transmitidos para um computador remoto através do software Cardioline Device Web Manger (não incluído). A transferência de dados ocorre com um cabo USB. Através do Device Web Manager também é possível preparar o gravador, transferindo os dados do paciente e o tipo de gravação a ser realizada.
A alimentação com pilha padrão AA garante uma fácil preparação do gravador e a possibilidade de utilização de pilhas recarregáveis permite conter os custos do material.
Equipamento
Manual do usuário

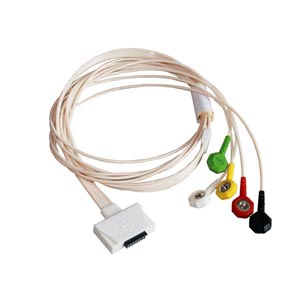

Cabo de paciente de 5 fios
Cabo de paciente de 10 fios
Eléctrodos de botão descartáveis (25 peças)

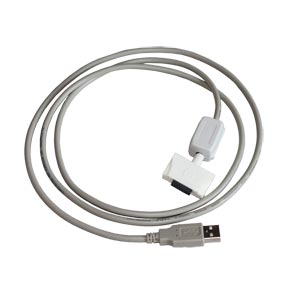

Cabo de conexão USB
Bateria alcalina AA LR06 1,5V
Bolsa
Informações técnicas
Conexão ao PC
Bluetooth sem fio Classe II em tempo real
Com cabo USB para download do exame
Interface PC: chave Bluetooth padrão em USB compatível com Windows XP SP2 USB 2.0 de alta velocidade (opcional)
Gravação de electrocardiograma
Derivações de ECG: até 12 derivações
Cabo paciente: cabo de 5 fios - 3 canais unipolares; Cabo de 7 fios – 3 canais bipolares; Cabo de 10 fios - 8 canais/12 derivações (montagem padrão de ECG)
CMRR > 85dB
Impedância de entrada CC > 60 MOhm
Características do conversor A/D: 24 bits, 96.000 amostras/segundo/canal
Resolução < 1 μV/LSB
Faixa dinâmica: ± 400 mV
Taxa de amostragem para análise e armazenamento de sinal: 250-500-1000 amostras/segundo/canal seleccionável pelo usuário
Largura de banda de ECG: desempenho equivalente a 0,05-300 Hz (a 1.000 c/s)
Filtros: Filtro passa-alta digital de fase linear de diagnóstico (compatível com IEC 6061-2-25 2ª ed.)
Resolução de sinal para análise e armazenamento: 2,5 uV
Desempenho de front-end: ANSI/AAMI/EN 60601-2-47 2ª ed.
Reconhecimento de marca-passo: reconhecimento de hardware juntamente com filtro de convolução digital compatível com 60601-2-47 201-12-4-4-109
Protecção de desfibrilação: ausente
Reconhecimento do cabo do paciente: identificação automática do cabo do paciente utilizado
Reconhecimento de falha de lead: independente de todos os leads
Duração máxima de gravação: 500/1000 amostras/segundo/canal - 48 horas; 250 amostras/segundo/canal - 7 dias
Registo da natividade do paciente: Indicação da actividade do paciente: caminhar, correr, descansar
Memória interna: cartão SD de 16 GB - capacidade superior a 100 gravações 3 canais, 24 horas a 250 c/s
Transferência de dados: USB 2.0
Dispositivos compatíveis: Cardioline Cubeholter, Device Web Manager
Características elétricas
Fonte de alimentação: 1 bateria AA padrão (alcalina ou lítio)
Duração da bateria: bateria alcalina (2500 mAh) – mais de 48h de gravação (cabo de 10 fios, 1000 Hz); bateria de lítio (3000 mAh) – 7 dias de gravação (cabo de 10 fios)
Possibilidade de substituir a bateria sem interromper a gravação
Interface de usuário
Display: display colorido TFT de 2,2" com visualização de 6 traços
LED: LED verde para indicação do estado da bateria; LED azul para indicação de status do dispositivo
Campainha: uma campainha para relatar erros.
Gravação de voz: gravador de voz para comentários durante a preparação do paciente
Configurações configuráveis: tipo de gravação (250-500-1000 Hz); duração máxima da inscrição (24h-48h-7dias); data e hora; língua
Dados do paciente: RG, nome, sobrenome, data de nascimento, sexo
Características físicas
Dimensões: 96 x 65 x 20 mm
Peso: 90 g
Protecção contra entrada acidental de água ou substâncias: IP 4X; IP 45 com bolsa protectora
Embalagem: 15 x 21 x 5 cm, 1 kg
Conexão ao PC
Bluetooth sem fio Classe II em tempo real
Com cabo USB para download do exame
Interface PC: chave Bluetooth padrão em USB compatível com Windows XP SP2 USB 2.0 de alta velocidade (opcional)
Gravação de electrocardiograma
Derivações de ECG: até 12 derivações
Cabo paciente: cabo de 5 fios - 3 canais unipolares; Cabo de 7 fios – 3 canais bipolares; Cabo de 10 fios - 8 canais/12 derivações (montagem padrão de ECG)
CMRR > 85dB
Impedância de entrada CC > 60 MOhm
Características do conversor A/D: 24 bits, 96.000 amostras/segundo/canal
Resolução < 1 μV/LSB
Faixa dinâmica: ± 400 mV
Taxa de amostragem para análise e armazenamento de sinal: 250-500-1000 amostras/segundo/canal seleccionável pelo usuário
Largura de banda de ECG: desempenho equivalente a 0,05-300 Hz (a 1.000 c/s)
Filtros: Filtro passa-alta digital de fase linear de diagnóstico (compatível com IEC 6061-2-25 2ª ed.)
Resolução de sinal para análise e armazenamento: 2,5 uV
Desempenho de front-end: ANSI/AAMI/EN 60601-2-47 2ª ed.
Reconhecimento de marca-passo: reconhecimento de hardware juntamente com filtro de convolução digital compatível com 60601-2-47 201-12-4-4-109
Protecção de desfibrilação: ausente
Reconhecimento do cabo do paciente: identificação automática do cabo do paciente utilizado
Reconhecimento de falha de lead: independente de todos os leads
Duração máxima de gravação: 500/1000 amostras/segundo/canal - 48 horas; 250 amostras/segundo/canal - 7 dias
Registo da natividade do paciente: Indicação da actividade do paciente: caminhar, correr, descansar
Memória interna: cartão SD de 16 GB - capacidade superior a 100 gravações 3 canais, 24 horas a 250 c/s
Transferência de dados: USB 2.0
Dispositivos compatíveis: Cardioline Cubeholter, Device Web Manager
Características elétricas
Fonte de alimentação: 1 bateria AA padrão (alcalina ou lítio)
Duração da bateria: bateria alcalina (2500 mAh) – mais de 48h de gravação (cabo de 10 fios, 1000 Hz); bateria de lítio (3000 mAh) – 7 dias de gravação (cabo de 10 fios)
Possibilidade de substituir a bateria sem interromper a gravação
Interface de usuário
Display: display colorido TFT de 2,2" com visualização de 6 traços
